產品描述
概述
為滿足我國石油化工裝置現代化建設的需要，為了盡快地適應以節能為中心的設備更新?lián)Q代，發展符合國際化先進的API610規范生產的產品。我公司生產了適合我國具體情況石油化工流程泵系列產品，GSJH型離心流程泵系列屬于其中之一。
流程泵用在石油精制、石油化工和化學工業及其它地方輸送石油及其產品，它完全符合美國石油學會API610規范。
GSJH型流程泵具有可靠性高、使用壽命長、通用化程度高等特點，尤其是效率高更為突出，比我國Y型油泵的效率平均高8%以上，是世界一流水平。
性能范圍
流量：Q=7.5～280m³/h
揚程：H=80～330m
使用溫度：t=-45℃～+450℃(特殊需要可到-196℃)

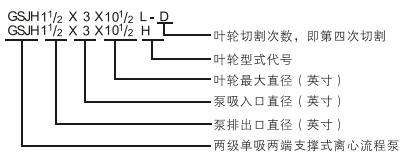

型號說明
結構特征
GSJH型是兩級單吸兩端支撐式離心流程泵，泵殼徑向剖分。特別適用于輸送高溫高壓以及易燃、易爆或有毒的液體，其安裝方式為水平中心線支撐，以把熱脹冷縮產生的變形及位移降低到最低限度。排出口直徑4英寸和4英寸以上的泵體設計成雙蝸室，以平衡泵的徑向力。所有泵體上第一級排出過渡到第二級吸入采用內流道整體鑄造，且兩支路對稱分布。
泵靠有壓液體流動可以自行排氣，但泵體蝸殼上部還留有臍子，當用戶需要排氣和放液時，可以開ZG3/4"螺孔。在出廠時用AP|絲堵擰上。
泵的吸入口和排出口法蘭均垂直向上，與泵體鑄成一體，其法蘭尺寸和壓力等級均等效采用美國全國標準學會( ANSI)300磅/英寸²標準等級。根據使用溫度和材料類別不同，法蘭最高使用壓力可達5MPa(約50kgf/cm²)左右。
為了可靠，GSJH型流程泵均使用鑄鋼殼體，其靜水壓試驗為8.3MPa(約83kgf/cm²)。
軸封腔(填料函)和泵蓋是鑄成一體的，它可以裝平衡型、波紋管型或串聯型的機械密封，吸入直徑等于3英寸的泵還可裝填料密封，軸封腔外面鑄有可供選擇的水冷腔夾套，水冷夾套的配備必須是特別提出要求或者是當輸送介質為水的溫度超過66℃以及碳?xì)浠衔餃囟瘸^150℃時用。當輸送介質需要保溫時，在其夾套內還可以通入低壓蒸汽或其它保溫介質，其靜水壓試驗1MPa(約10kgf/cm²)。冷卻水進口接頭ZG1/2"在泵蓋下方，出口接頭ZG1/2"在泵蓋上方。蒸汽進口接頭ZG1/2"在泵蓋上方，出口接頭ZG1/2"在泵蓋下方。葉輪為整體鑄造件，且隨轉子一起動平衡，它與軸是用鍵傳動，轉子是兩端支撐。殼體密封環或葉輪密封環均為可更換的標準件，兩者良好的匹配由材料及其不同硬度來保證。軸向力平衡靠兩葉輪吸入口對稱安裝。
泵兩端是同樣大小的軸承體，材料為鑄鋼和鑄鐵兩種，用螺釘緊固在托架(瓦架)上，并用配合止口定位，靠聯軸器端裝一套徑向軸承，另一端裝兩套背對背安裝的推力球軸承，軸承采用甩油環潤滑，油量適中，11號軸承體外鑄有散熱片，可供空氣冷卻( t<120℃)，還可選用風扇冷卻( t=120～260℃)和水冷卻( t=260～450℃)，其中風扇冷卻尤為適用于缺水或水質差的地區。這也是此種流程泵的獨特之處，曾獲美國專利。09號軸承體外沒有散熱片也不能用風扇冷卻，當使用溫度t>120℃時用水冷卻。
當泵軸承使用風扇冷卻時，風扇將取代防塵盤的位置。當泵軸承使用水冷卻時，徑向球軸承外面鑄有水冷夾套。11號軸承兩端裝有銅質防塵盤，伸向軸承壓蓋的內孔，既可以防止灰塵或水份進入，又可以防止油泄漏。當軸承萬一破裂時，它還能起支撐作用。
為了檢修不必拆卸吸入或吐出管路就很容易的拆除葉輪、軸承、軸封等，GSJH型流程泵采用撓性膜片式加長聯軸器部件，且與泵軸為錐形配合，拆裝非常方便。
泵的轉向
從原動機往泵看為逆時針方向旋轉。

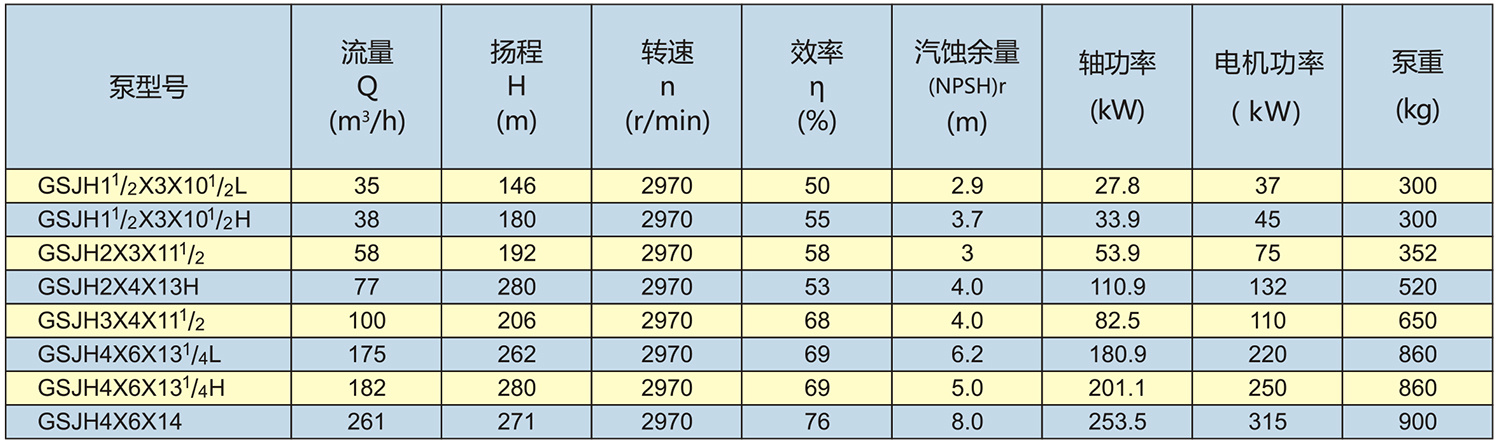

GSJH型流程泵性能參數表
注：表中所列軸功率，及其配帶功率均為介質比重為1.0時的計算值，所有泵還可配切割葉輪，介質比重大于1或小于1時的任何防爆電機型號及功率。
