產品描述
概述
根據火電機組的要求，鍋爐給水泵機組在運轉中要保證安全可靠、效率高、可控性水平高。我廠生產的雙筒體CHT型泵具有以下特點：
1、級數少；
2、剛性軸；
3、軸向推力由水力平衡機構及推力軸承共同承受，并可相互補償；
4、能適應短期出現的汽蝕；
5、檢修時間短，能短期投入運轉；
6、泵的效率一般在80%以上。
為了保證泵的汽蝕特性，設有低轉速的前置泵。
泵的旋轉方向，從傳動方向看泵均為順時針旋轉(也可按逆時針旋轉制造)。

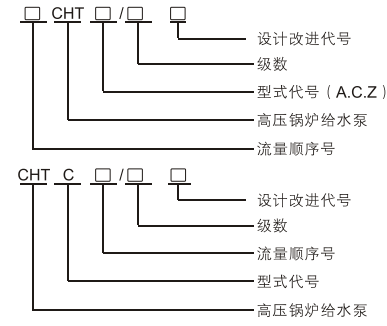

型號說明
結構簡介
CHTA
a、CHTA型泵為雙殼體臥式多級離心式結構；
b、CHTA型泵簡體、泵蓋為鍛件，與液體相接觸的表面均堆有奧氏體不銹鋼焊層。泵的入口、出口均向上，根據需要泵的入口、出口也可向下。內殼體的中段、吸入段、導葉為鉻鋼制造，葉輪密封環、導葉襯套及轉子部件中的軸、葉輪、平衡盤都采用特殊材料制成，95%的軸向力由平衡裝置來承受，剩余軸向力及在特殊工況下產生的附加軸向力均由推力軸承來承擔。泵軸封為機械密封，摩擦副產生的熱量被強制循環水帶走，循環水通過專設的冷卻器和過濾器過濾，保證循環水質的潔凈。徑向軸承為四油楔強制潤滑，推力軸承為雙向注油強制循環式潤滑，并設有溫度保證和監視儀表。
CHTC
a、泵筒體結構適用于泵芯快速拉出，節省了檢修時間，筒體焊在管路系統中；
b、壓力邊界適宜100%容積檢測；
c、對壓力和溫度改變的筒體進行計算機輔助設計；
d、軸向力靠平衡盤及推力軸承承受，使泵具有較高的可靠性及安全程度；
e、采用最佳的模型設計；
f、滿足火力發電站上千臺泵的操作實驗；
g、能滿足冷態或備用狀態啟動；
h、泵裝置設計允許在不拆卸電機的情況下，保證能拆卸機械密封及平衡盤；
i、測量額定軸向力的設備(泵的預防措施)。
CHTZ
a.CHTZ型給水泵為葉輪同向布置的水平中開式雙殼體結構，與國外先進公司的葉輪相向布置的水平中開式不同，其優點是縮短徑向、軸向尺寸，減少空間過渡流道，泵體積減小，整體可靠性高，占用空間??；
b.在原有CHTA型給水泵外形尺寸、泵簡體及轉子全部不變的情況下，CHTZ的泵芯與原CHTA的泵芯能實現互換，為該結構能盡快為電廠使用提供了有利條件，通用化程度及適用性較高；
c.CHTZ型給水泵水平中開式內殼為整體把合結構，與節段式多級導葉、中段相配合的泵芯相比，消除了多處配合間隙產生的動、靜誤差，大大提高了泵芯整體結構剛性，提高了泵組的可靠性；
d.與節段式給水泵相比，CHTZ型水泵泵芯迅速抽出，在不必逐級拆卸葉輪(熱裝或滑裝)的情況下，打開水平中開內殼即可迅速檢修各級動、靜件，裝拆、檢修方便，大大縮短了給水泵檢修時間，方便用戶，提高鍋爐利用率，為電廠多創效益；
e.采用有效元方法，對水平中開內殼體進行結構分析、計算、設計，充分考慮滿足強度、剛性要求及溫度場不均勻對內殼造成的變形量最??；
f.給水泵流道濕周小，便于進行打光，有利于提高泵的效率；
g.轉子動平衡后可不需要拆卸，從而能最理想地保持轉子原動平衡精度，對泵的可靠運行更為有利；
h.CHTZ型給水泵執行ZN57083質量控制規程；
i.泵組的外形尺寸、驅動方式、機械密封系統、監視與保護及性能參數等均同CHTA型高壓鍋爐給水泵。

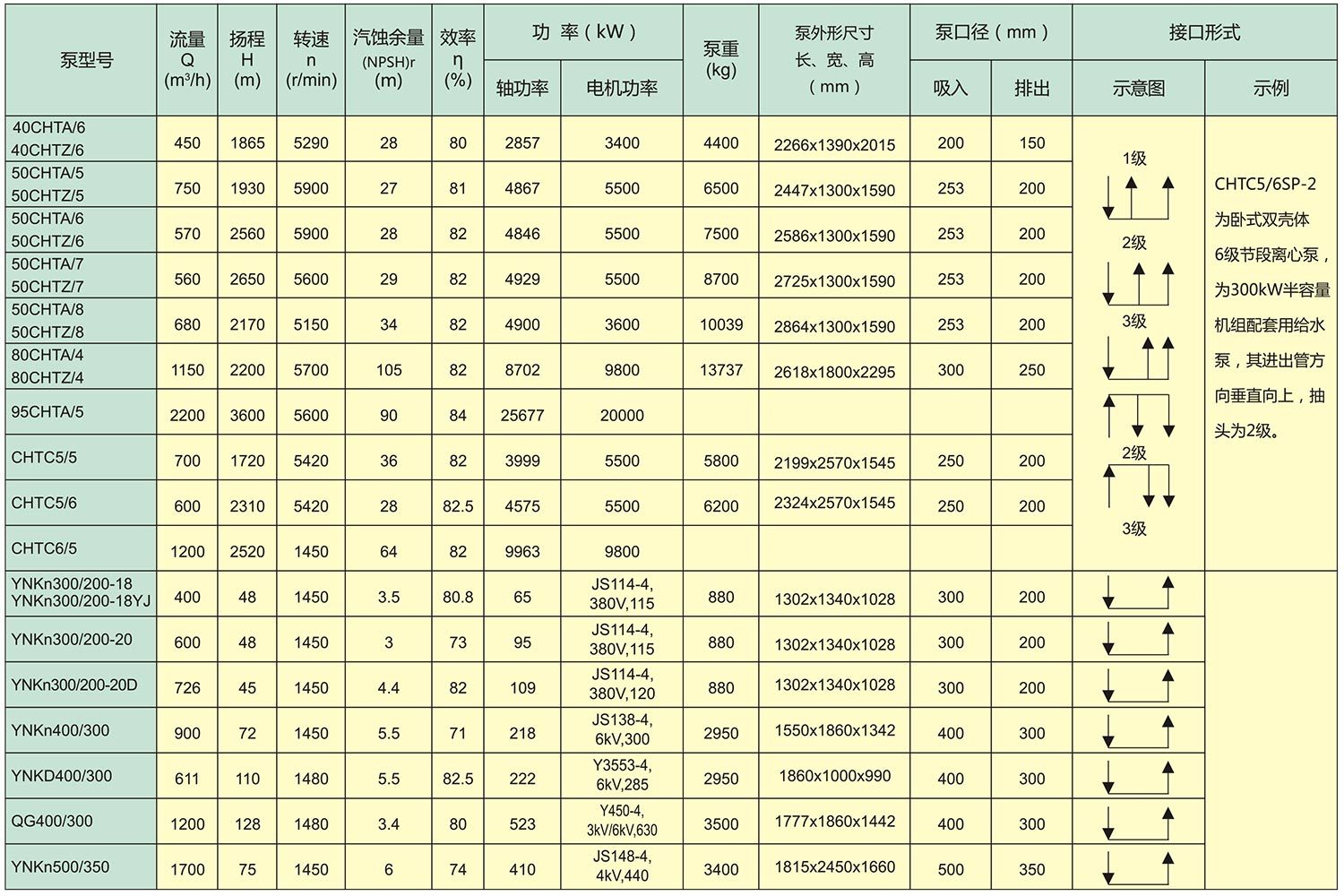

CHT型給水泵性能參數表
